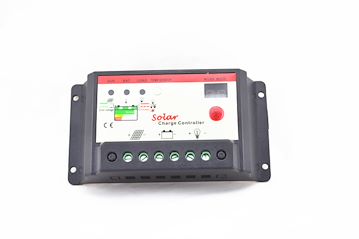

型號：	CMT12	規格：	12V24V10A20A
商標：	光行者	包裝：	中性英文彩盒
產量：	10000

?

?

控制器尺寸：133*70*33MM??

?中性包裝盒尺寸：14.5*8.3*4CM, 英文說明書

外箱尺寸：44*29.5*42.5CM.每箱裝100套.毛重約20KG

功能：

1．防止蓄電池過度充電、過度放電、晚間反向放電。

2．根據光線強弱，傍晚自動開啟照明燈。

3．根據設定，定時關閉照明燈或者根據光線強弱，黎明自動關閉照

明燈。?

?

接線：?

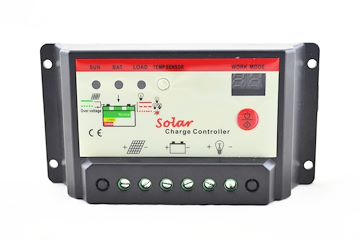

按控制器表面下方6個螺絲孔對應圖標連接：

1．將蓄電池的“+”、“-”極正確牢固地連接到控制器相應的端子上(左起第3、第4)。

?*負荷指示燈（閃動一下并且5秒后會亮起，表示連????

接正確，可繼續進行下列連接。否則會損壞控制器。

2．將太陽能板的“+”、“-”極正確牢固地連接到控制器相應的端子上(左起第1、第2)。

*如果連接錯誤會損壞你的控制器。

3．將負載的“+”、“-”極正確牢固地連接到控制器相應的端子上（左起第5、第6）

注意事項：

1．接線前請仔細核對并確認太陽能板、蓄電池、負載的額定電壓，三者的額定電壓應相同，且都是12V

或者都是24V。

2．太陽能板、負載的額定電流不得大于控制器的額定電流。

安裝說明：

1.控制器的固定要牢靠。

?

2.導線的準備：建議使用多股銅芯絕緣導線。先確定導線長度，在保證安裝位置的情況下，盡可能減少連線長度，以減少電損耗。安裝不大于4A/mm2的電流密度選擇銅導線截面積，將控制器一側的接線頭剝?nèi)?mm的絕緣。

3.先連接控制器上蓄電池的接線端子，再將另外的端頭連至蓄電池上，注意+，—極，不要反接。如果連接正確，指示燈（2）應亮，可按按鍵來檢查。否則，需檢查連接對否。如發生反接，不會燒保險及損壞控制器任何部件。保險絲只作為控制器本身內部電路損壞短路的最終保護。

4.連接光電池導線，先連接控制器上光電池的接線端子，再將另外的端子連至光電池上，注意+，—極，不要反接，如果有陽光，充電指示燈應亮。否則，需檢查連接對否。

5.負載連接，將負載的連線接入控制器上的負載輸出端，注意+，—極，不要反接，以免燒壞用電器。

負載指示：

當負載開通時，負載指示燈(3)常亮。如果負載電流超過了控制器1.25倍的額定電流60秒時，或負載電流超過了控制器1.5倍的額定電流5秒時，指示燈(3)為紅色慢閃，表示過載，控制器將關閉輸出。當負載或負載側出現短路故障時，控制器將立即關閉輸出，指示燈(3)快閃。出現上述現象時，用戶應當仔細檢查負載連接情況。斷開有故障的負載后，按一次按鍵，10秒后恢復正常工作，或等到第二天可以正常工作。在工作模式為通用控制器狀態，按一次按鍵清除過載或短路指示，再次按鍵恢復輸出。

■工作模式設置：

四種負載工作模式：純光控、光控+定時、手動方式、調試模式。

設置方法：

按下開關設置按鈕持續5秒，模式(MODE)顯示數字LED閃爍，松開按鈕，每按一次轉換一個數字，直到LED顯示的數字對上用戶從表中所選用的模式對應的數字即停止按鍵，等到LED數字不閃爍即完成設置。每按一次按鈕，LED數字點亮，可觀察到設置的值。

1.純光控：

當沒有陽光時，光強降到啟動點，控制器延時10分鐘確認啟動信號后，開通負載，負載開始工作；當有陽光時，光強升到啟動點以上，控制器延時10分鐘確認關閉輸出信號后關閉輸出，負載停止工作。

2.光控+延時方式：

啟動過程同前。當負載工作到設定的時間就關閉負載，時間設定見下表。

3.手動方式：

此方式僅取消光控、時控功能、輸出延時以及相關的功能，保留其它所有功能，作為一般的通用控制器使用。

4．調試方式：

用于系統調試使用，與純光控模式相同，只取消了判斷光信號控制輸出的10min延時，保留其它所有功能。有光信號即關斷負載端輸出，無光信號即接通負載端輸出，方便安裝調試時檢查系統安裝的正確性。

?

輸出模式說明：（出廠時只設定其中一種模式）

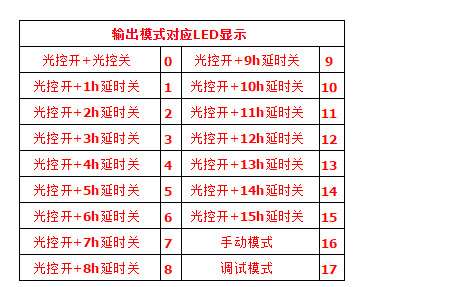

輸出模式與LED數碼管顯示的設置模式是一一對應的詳細對應關系見下表。

?

?

?
