“CMG12V24V10A太陽能控制器LCD顯示太陽能燈充放電控制器”參數說明
| 型號： |
CMG20 |
規格： |
12V24V10A |
| 商標： |
光行者 |
包裝： |
中性無LOGO全英文彩盒 |

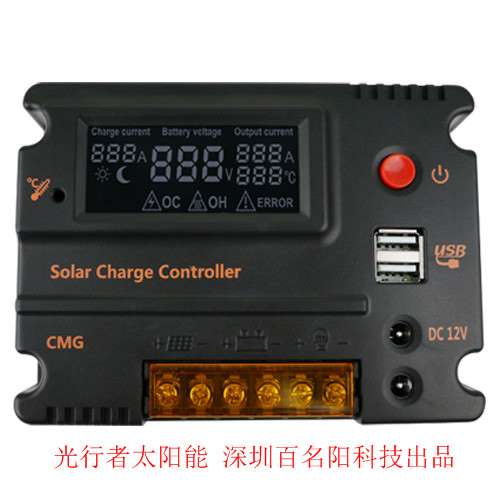

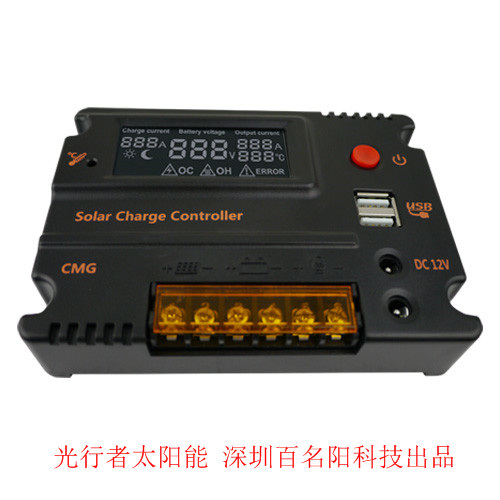

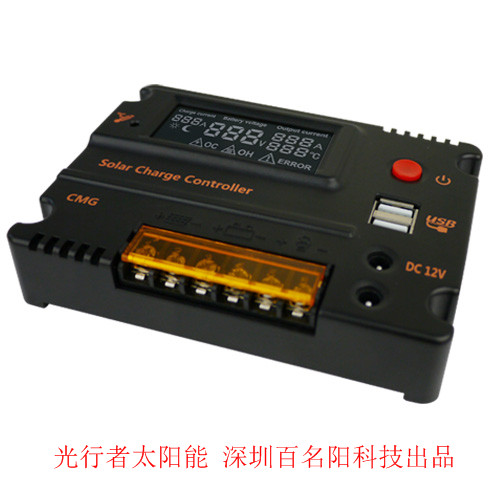

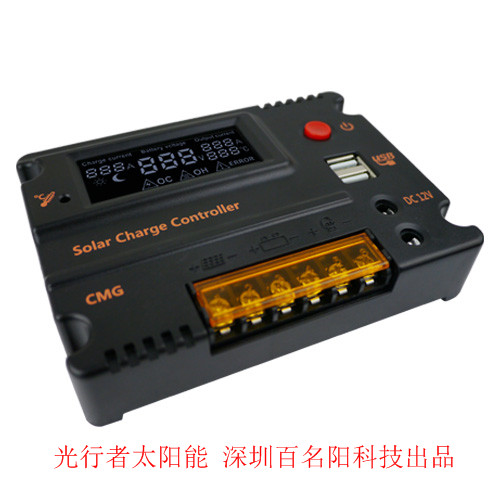

“CMG12V24V10A太陽能控制器LCD顯示太陽能燈充放電控制器”詳細介紹
產品概述
1.??
采用LCD顯示全部參數，內容豐富，可直觀的了解系統運行情況；
2.??
內置節能的背光板，顯示效果更好，更省電；
3.??
帶開關電源穩壓輸出的DC12V以及USB5V輸出，可供直流照明及手機充電；
4.??
帶輸出開關，智能化控制，操作方便
；
5.??
系統電源采用開關電源，降低了靜態工作電流；
6.??
獨立的溫度檢測電路，具有高精度溫度補償；
7.??
外露式接線柱，接線更為方便，另外CMF系列帶金屬大外殼；
8.??
采用單片機控制，使控制器具有智能化、適應性強、功能可靠等優點；
9.??
采用基于PWM升級而成的WPC方式控制，
大幅提高系統效率
及延長蓄電池的壽命；
保護功能
1.
過載保護??? ?? 2.
短路保護????? ? 3.
雷電保護 ??? 4.
欠壓保護??? ?? 5.
過充保護??? ????? 6.
反接保護
安裝說明
揭開控制器上蓋，露出接線端子，按上蓋圖示連接：
1．
將蓄電池的“+”、“-”極正確牢固地連接到控制器相應的端子上(左起第3、第4)。?
2．
將太陽能板的“+”、“-”極正確牢固地連接到控制器相應的端子上(左起第1、第2)。?
3．
將負載的“+”、“-”極正確牢固地連接到控制器相應的端子上（左起第5、第6）。
注意：如果連接錯誤會損壞你的控制器。
顯示說明
| ①太陽能狀態顯示(日夜顯示) |
②充電電流顯示
|
| ③電池電壓顯示
|
④輸出電流顯示
|
| ⑤環境溫度顯示
|
⑥警告-錯誤顯示 |
| ⑦警告-過熱顯示 |
⑧警告-過流保護 |
充電顯示：
白天時顯示
，充電時直接顯示充電電流；
晚上時顯示
，charge current
等字樣也不再顯示；
電池電壓顯示屏：
始終顯示當時的電池電壓；
電池欠壓顯示：
在電池欠壓的狀況下（12V
電池電壓低于10V, 24V
電池電壓低于20V
），輸出禁止，輸出電流處顯示OFF
；
負載顯示：(默認輸出開關在開啟)
1.
在12V系統中，當電池電壓低于10.5V時，顯示“OFF”，輸出禁止；當電池電壓恢復到12V，負載輸出重新啟動，顯示輸出電流；??
2.
在24V系統中，當電池電壓低于21V時，顯示“OFF”，輸出禁止；當電池電壓恢復到24V，負載輸出重新啟動，顯示輸出電流；??????????????????????????????????????????????????????
3.
如果負載輸出發生過載或者短路時，控制器自動啟動保護，關閉負載輸出，顯示“OC
”以及“ERROR
”。輸出保護會在10S
后自動嘗試恢復，如果短路已解除，將自動回復輸出；
故障排查
在出現下列現象時，請按照下述方法進行檢查：
| 故 障 現 象
|
解 決 方 法
|
| LCD無顯示
|
檢查蓄電池是否連接正確，檢查蓄電池電壓是否正常；
|
| 光照充足時顯示
|
請檢查光電池電源兩端接線是否正確，連接是否可靠；
|
| 充電電流很小或者不停跳動
|
1、蓄電池充滿，系統進行保護性充電；2、太陽能板光照不足；
|
| 輸出顯示??????? ，負載不能啟動
|
1.參照系統連線圖，檢查系統連線是否正確；2.檢查蓄電池電量，蓄電池電量正常時，負載才能啟動；3.接上太陽能電池板，給電池進行充電到正常狀態為止；
|
| 和?????????? 圖標閃爍，輸出顯示??????? ，輸出端無電壓
|
進入過流或者短路保護狀態，排除故障后10秒，控制器會自動恢復工作；
|
| 其他現象
|
檢測接線是否可靠,12V/24V 自動識別是否正確； |
注：上述說明，本公司保留變動與更新的權利，恕不另行通知。
技術參數
| 控制器型號
|
CMG-2405CMF-2405
|
CMG-2410CMF-2410
|
CMG-2415CMF-2415
|
CMG-2420CMF-2420
|
| 額定充電電流
|
5A
|
10A
|
15A
|
20A
|
| 額定放電電流
|
5A
|
10A
|
15A
|
20A
|
| USB輸出電壓
|
5V
|
| USB輸出總電流
|
3A
|
| DC輸出電壓
|
12V (僅限CMG型號) |
| DC輸出總電流
|
2A (僅限CMG型號) |
| 過載、短路保護
|
≥1.5倍額定電流 |
| 短路恢復時間
|
10s
|
| 太陽能板開路電壓
|
40V
|
| 空載損耗
|
0.05W
|
| 超壓保護
|
15V；×2/24V
|
| 浮充電壓(最高充電電壓) |
14V；×2/24V
|
| 恢復放電電壓
|
12V；×2/24V
|
| 過放電壓
|
10.5V；×2/24V
|
| 控制方式
|
軟件智能控制
|
| 工作溫度
|
-35℃至+55℃ |
| 型號
|
CMG
|
CMF
|
| 尺寸（長×寬×高）
|
135*100*30(mm)
|
201.6*108*37.1(mm)
|
| 重量
|
275g
|
560g
|
*
參數可根據客戶要求定制；?

|
